端末座標系を世界座標系に

出席率

• 3年セミナー：??%

スケジュール

短期的な予定

• 端末座標系を世界座標系に
  • データをとる
  • 重力に対する各軸の傾きを出す
  • 2次元ベクトルを回転させる
  • 3次元ベクトルを回転させる
  • 端末座標系を世界座標系に変換する

長期的な予定

• 8/5 技育CAMP ハッカソン
• 8/12 技育展
• 8/26 OpenHackU
• 9/2 技育CAMP アドバンス
• 10/7,8 工科展

進捗報告

3次元ベクトルを回転させる

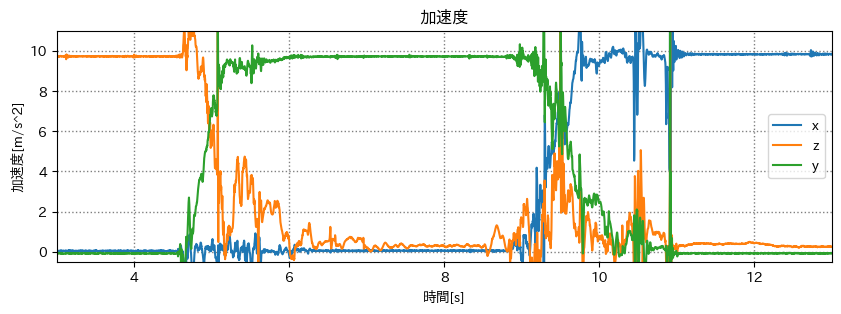

元の加速度

端末の傾き

元の加速度 を 端末の傾き だけ回転させる

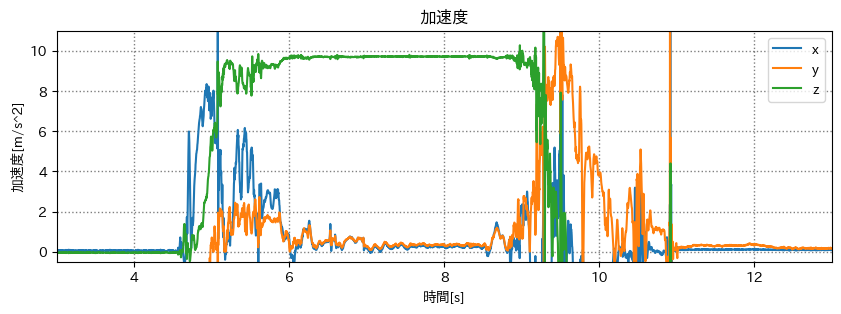

回転後のベクトル

理想は y は常に9.8, x,z は常に0 になるはず
=> roll, pitch, yaw の回転のさせ方の問題？

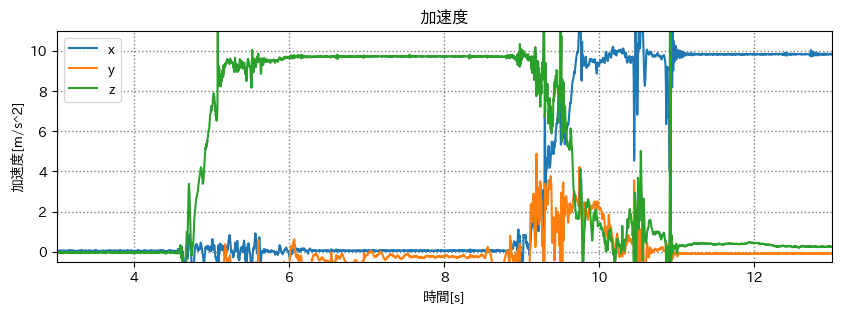

roll だけ掛けたグラフ

y(橙) が理想に近づいた

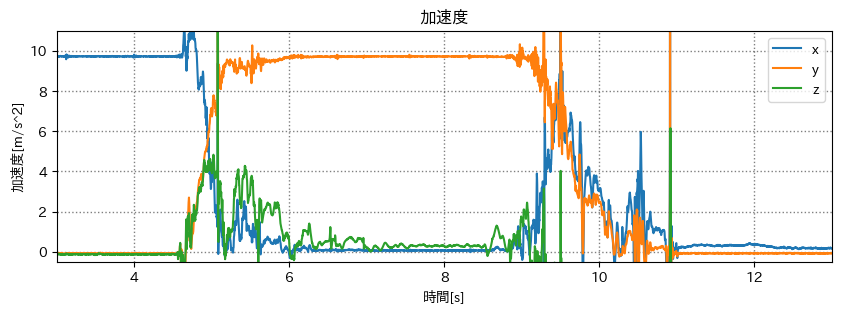

pitch だけ掛けたグラフ

yaw だけ掛けたグラフ

上下が合えばいいから roll, pitch, yaw 全て使う必要はないかも?

考え直す

計算した roll, pitch, yaw が入れ替わってしまっている可能性がある

端末の座標系

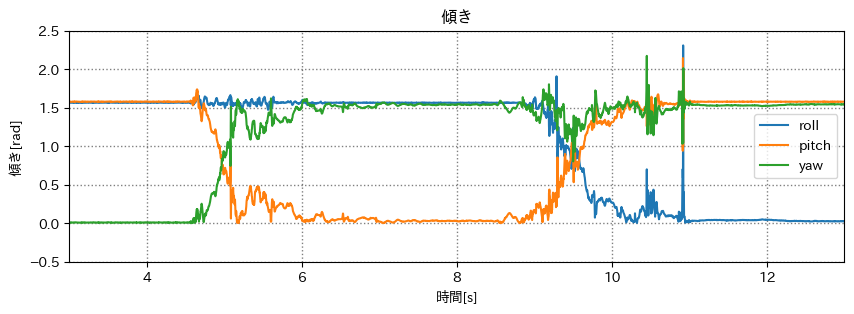

端末の傾き

0s - 4s

端末の状態は z軸正が上向き
=> pitch 以外が回転している

傾きが 0deg である 緑 は pitch か yaw
(yaw として扱っていた)

6s - 8s

端末の状態は y軸正が上向き
=> 傾きが 0deg である 橙 が roll か pitch
(pitch として扱っていた)

11s - 13s

端末の状態は x軸正が上向き
=> 傾きが 0deg である 青 が roll か yaw
(roll として扱っていた)

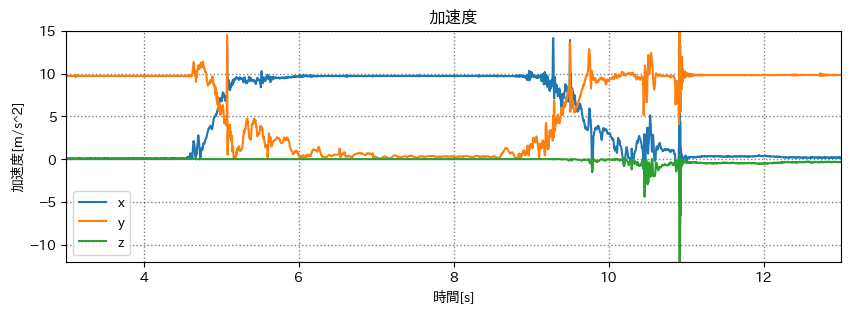

変更後のグラフ 1

• roll: 橙
• yaw: 青
• pitch: 緑

とした場合のグラフ

違う.

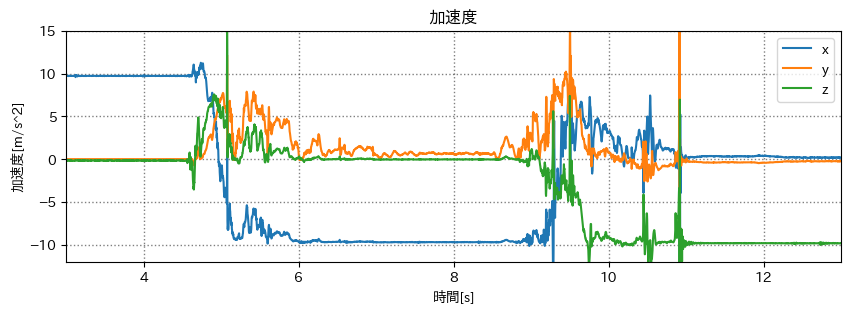

変更後のグラフ 2

いろいろ試してみた

• roll: 青
• yaw: 橙
• pitch: 緑

とした場合のグラフ

緑(z軸) が 常にほぼ 0(m/s^2) になった.
y軸が 9.8(m/s^2) になって欲しい

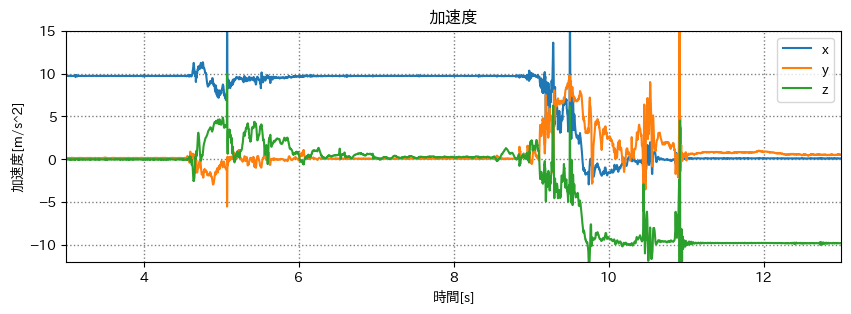

変更後のグラフ 3

いろいろ試してみた

• roll: 青
• yaw: 緑
• pitch: 橙

とした場合のグラフ

青(x軸) が 常にほぼ 0(m/s^2) になった.

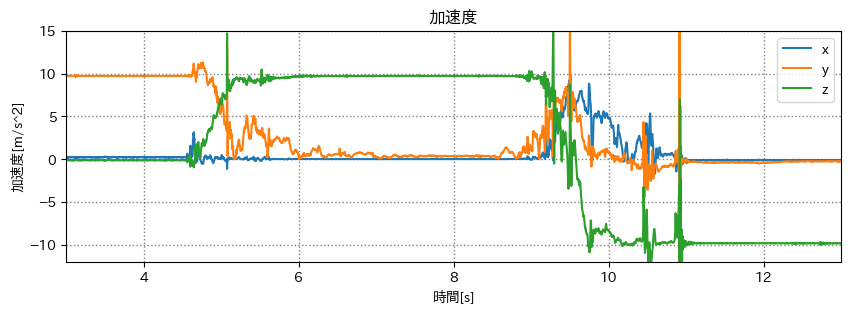

変更後のグラフ 4

いろいろ試してみた

• roll: 青
• yaw: 橙
• pitch: 緑

とした場合のグラフ

9秒までは結構理想的な形になっている.
ただし, 9.8(m/s^2) は x軸になっている.
(軸自体も間違っている可能性もある)

全パターン試したけど理想的な形のものにはならなかった.
x, z が 0 にはなるが y が 9.8 にならない.
=> 回転のさせ方が間違っている可能性がある

回転させる順番

回転行列

x軸周り

$$ R_x = \begin{bmatrix} 1 & 0 & 0 \ 0 & \cos \theta & -\sin \theta \ 0 & \sin \theta & \cos \theta \ \end{bmatrix} $$

y軸周り

$$ R_y = \begin{bmatrix} \cos \theta & 0 & \sin \theta \ 0 & 1 & 0 \ -\sin \theta & 0 & \cos \theta \ \end{bmatrix} $$

z軸周り

$$ R_z = \begin{bmatrix} \cos \theta & -\sin \theta & 0 \ \sin \theta & \cos \theta & 0 \ 0 & 0 & 1 \ \end{bmatrix} $$

としたとき,
回転行列をかける順番によって結果が変わる

$$ \begin{bmatrix} x \ y \ z \ \end{bmatrix} {\times}R_x {\times}R_y {\times}R_z

{\neq}

\begin{bmatrix} x \ y \ z \ \end{bmatrix} {\times}R_y {\times}R_x {\times}R_z $$

例

$$ \begin{bmatrix} 2.82 \ 4.25 \ 3.45 \ \end{bmatrix} = \begin{bmatrix} 2 \ 3 \ 5 \ \end{bmatrix} {\times}R_x {\times}R_y {\times}R_z $$

$$ \begin{bmatrix} 0.83\ 5.24\ 3.12\ \end{bmatrix} = \begin{bmatrix} 2 \ 3 \ 5 \ \end{bmatrix} {\times}R_y {\times}R_z {\times}R_x $$

余談

夏休み忙しそうだし、辞めようと思った.
が, 店長がいい人すぎてお願いを断れなかった.
8-10月まで休みを貰うことに

メモ

そもそも 端末座標系では y軸 が垂直方向だが、 世界座標系では z軸 を垂直方向としていてズレている

TODO

1. 割り出した roll yaw pitch が正しいか検証
2. イラスト や Unity などで端末の状態を可視化
3. 回転行列を掛ける順番を検証

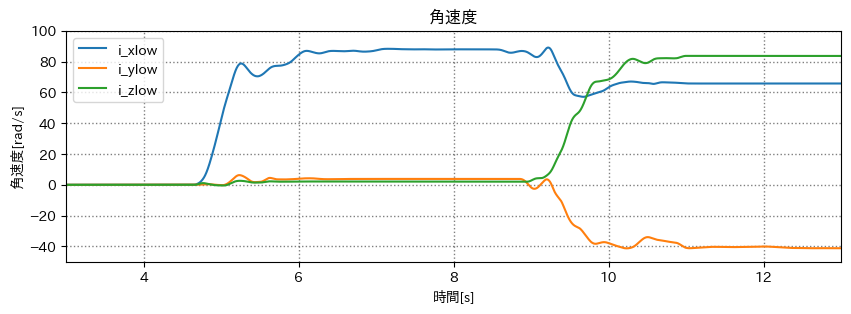

理想の端末の傾き

(最初の端末の状態を世界座標系と一致させること)
